Le condenseur "tube en tube"
Le condenseur utilisé ici est de type Liebig, ou "tube en tube".
Plus facile à manier et à construire que le traditionnel serpentin, il est tout aussi efficace. Il nécessite cependant plus d'eau de refroidissement.
Le principe est simple : un fin tube passe dans un plus gros, entre les deux circule de l'eau froide, les vapeurs se condensent à l'intérieur du tube le plus fin.
Construction :
Matériel nécessaire :
1 tube diamètre 22 mm de 77 cm de long.1 tube diamètre 35 mm de 45 cm de long.
2 tubes diamètre 35 mm de 6,5 cm de long.
2 Tés femelles diamètre 35 mm et sortie diamètre 15 mm.
2 manchons de réduction femelles 35/22 mm.
1 manchon de réduction femelle 22/15 mm
Assemblage :

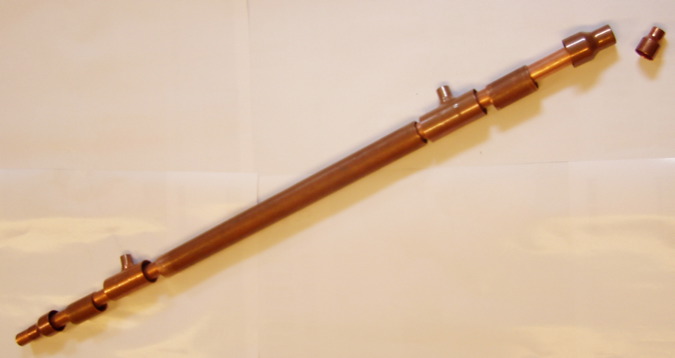

De bas en haut (voir schéma) :

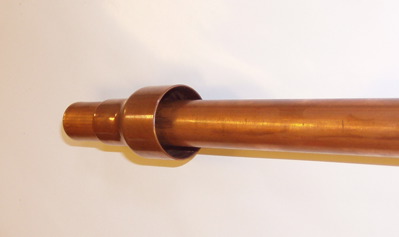

Emboîter 1 manchon de réduction femelle 35/22 mm à une extrémité du tube diamètre 22 mm. Partie large vers le haut. Forcer ce manchon (voir photo) sur le tube de telle façon que le tube 22 dépasse de 2 cm au moins vers le bas.
Enfiler sur le tube 22 un des deux petits morceaux de tube 35, l'emboîter dans le dessus du manchon.
Enfiler sur le tube 22 un des deux Tés 35, l'emboîter dans le dessus du tube 35.
Enfiler sur le tube 22 le grand morceau de tube 35, l'emboîter dans le dessus du Té.
Enfiler sur le tube 22 le second Té 35, l'emboîter dans le dessus du tube 35.
Enfiler sur le tube 22 le second petit morceau de tube 35, l'emboîter dans le dessus du manchon.
Emboîter 1 manchon de réduction femelle 35/22 mm à l'extrémité du tube diamètre 22 mm. Partie large vers le bas. Forcer ce manchon sur le tube de telle façon qu'il s'emboîte dans le tube 35.
Veiller à ce que tous les emboîtements soient bien faits (parties mâles à fond dans parties femelles!).
Aligner les sorties 15 mm des Tés : elles doivent être parfaitement parallèles.
Si c'est le cas, souder le tout.
Le manchon de réduction femelle 22/15 mm peut à présent être soudé au bas du tube 22.
Le condenseur est terminé! Il faudra le relier à la colonne... La méthode diffère selon que l'on fabrique un pot still ou un reflux still. Ceci est donc expliqué à la fin pages colonne de potstill et colonne à reflux.
